En la fabricació de dispositius mèdics, la intersecció de la geometria complexa i la integritat del material sense compromisos és on els projectes tenen èxit o fracassen. Si bé el mecanitzat CNC i l'emmotllament per injecció de metalls (MIM) tenen el seu lloc, la fosa de precisió d'acer inoxidable (fosa d'inversió) segueix sent el referent de la indústria per als components de qualitat quirúrgica.
Per als enginyers d'R+D i caps d'adquisició, la selecció d'aquest procés no es tracta només de donar forma al metall-es tracta de garantir la biocompatibilitat, la resistència a la corrosió i l'estabilitat d'esterilització-a llarg termini.
Més enllà del "grau mèdic": per què la selecció del material és crítica
L'alt cost de la fallada material
En entorns clínics, el "fracàs" no és només una ruptura mecànica; és una superfície que alberga bacteris o un aliatge que lixiviació d'ions en un pacient. La fosa de precisió d'acer inoxidable permet l'ús d'aliatges d'alta-puresa que compleixen les exigents rigoroses tant del quiròfan com de l'autoclau.
Descodificació de les normes: ASTM i ISO
Quan parlem de "Grau mèdic", ens referim específicament al compliment d'estàndards com ASTM F899 (Especificació estàndard per a acers inoxidables forjats per a instruments quirúrgics). La fosa de precisió garanteix que els nivells de química metal·lúrgica-específicament de carboni, crom i níquel-estan controlats estrictament per complir amb aquests punts de referència normatius.

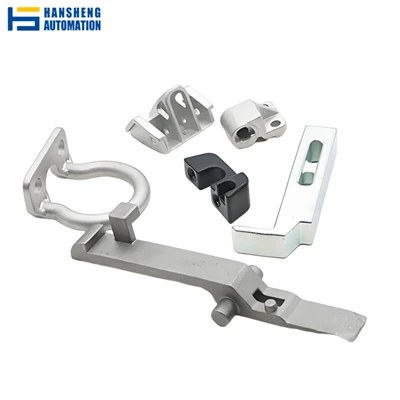

L'avantatge de la fosa de precisió: complexitat sense compromís
El procés de fosa d'inversió (cera perduda)
A diferència de la fabricació subtractiva, la fosa de precisió utilitza una carcassa de ceràmica construïda al voltant d'un patró de cera. Això permet la fabricació de components de "forma propera-neta-que es completen entre un 90 i un 95% en sortir del motlle.
Per què supera el CNC i la forja per a peces mèdiques
Reducció de residus: tot i que el mecanitzat CNC pot convertir el 70% d'un bloc de grau-quirúrgic en xips de ferralla, la fosa només utilitza el material necessari per a la peça i el sistema de tancament.
Conjunts consolidats: la fosa us permet combinar tres peces mecanitzades en un únic component sense costures, eliminant les "trampes de bacteris" a les juntes i les costures-un factor crític en el control d'infeccions.
fosa i modelat per injecció de metall (MIM)
MIM sobresurt en peces petites i de gran-volum (<100g, >50.000 unitats/any). Però el càsting d'inversió és millor en tres escenaris habituals de dispositius mèdics:
Mida: el MIM es limita a components petits; colar escales a instruments i suports més grans sense redisseny d'eines.
Flexibilitat de l'aliatge: el MIM utilitza una gamma reduïda de pols-premesclades; La fosa funciona amb qualsevol aliatge que es pot abocar, incloent escalfaments personalitzats per als graus d'implant ASTM.
Economies de volums -baix i-mitjans: els costos d'eines i matèries primeres MIM només es beneficien en volums elevats. Per a 500-20.000 unitats/any, la fosa d'inversió ofereix un cost total més baix amb la mateixa precisió.
Qualitats essencials d'acer inoxidable per a la fosa mèdica
L'elecció de l'aliatge adequat afecta tot, des de la retenció de vores fins a la interferència magnètica en entorns de ressonància magnètica.
316L (ASTM F138 / F139) - L'expert en corrosió
316L és la variant "Low Carbon" del 316. L'addició de molibdè proporciona una resistència excepcional a la picada en ambients salins. És l'estàndard d'or per als implants i instruments que es mantenen en contacte amb el cos humà.
17-4PH (AISI 630) - Alta resistència i duresa
Per als instruments que requereixen un tall afilat o una resistència de parell elevat-com ara serres d'ossos, broques o pinces, es prefereix 17-4PH. És un
grau d'enduriment per precipitació-que ofereix un equilibri superior de duresa mecànica i resistència a l'oxidació. Comparació tècnica: aliatges mèdics
Comparació tècnica: aliatges mèdics
|
Propietat |
304 inoxidable |
Inoxidable 316L |
17-4PH inoxidable |
|
Referència ASTM |
ASTM A351 (CF8) |
ASTM F138 / F139 |
ASTM A564 (H900) |
|
Resistència a la corrosió |
Moderat |
Superior (resistent a les picades) |
Alt |
|
Duresa típica |
15-20 HRC |
20-25 HRB |
38-45 HRC |
|
Millor aplicació |
Maquinari hospitalari |
Implants quirúrgics |
Eines de tall / Trepans |
Maximització del valor ambMecanitzat de peces de fosa
Una idea errònia comuna és que la fosa i el mecanitzat són opcions "o/o". Al sector mèdic, les peces-més rendibles són la fosa-i-mecanitzada.
Eficàcia de la forma -neta-a prop: colem el complex mànec ergonòmic i les cavitats internes, i després fem servir el mecanitzat CNC només per a superfícies d'acoblament d'alta-precisió o forats roscats.
Acabat superficial (valors Ra): les peces mèdiques solen requerir un acabat de Ra 0,4 a 0,8. Mitjançant una combinació defosa de precisió, el tambor centrífug i l'electropolit, aconseguim superfícies no-poroses i fàcils de desinfectar.
Passivació: totes les peces de fosa mèdica s'han de sotmetre a un procés de passivació d'àcid cítric o nítric per eliminar el ferro lliure de la superfície, millorant la
capa protectora d'òxid de crom{0}.
Aplicacions mèdiques del{0}}món real
Instrumentació quirúrgica: pinces, portaagulles i fulles retractores on la "sensació" ergonòmica i l'equilibri de pes són vitals.
Assajos ortopèdics: implants temporals utilitzats pels cirurgians per provar la mida abans de col·locar l'implant permanent definitiu.
Maquinari de diagnòstic: suports-estructurals d'alta resistència per a pòrtics d'exploració de raigs X{-i TC-que requereixen propietats no-magnètiques.
Referents normatius i de qualitat
Un càsting "barat" es torna car quan falla una auditoria de la FDA. Assegureu-vos que el vostre soci de fabricació compleixi:
ISO 13485
El Sistema de Gestió de la Qualitat (QMS) específic per a dispositius mèdics.
Traçabilitat del material
Cada fosa ha de ser traçable fins al número de calor original de l'acer.
Proves no-destructives (NDT):-Radiografia/Radiografia
Per detectar porositat interna del gas o defectes d'encogiment.
Inspecció de penetrants de colorants (DPI)
Per assegurar-vos que no hi hagi esquerdes-a nivell superficial que puguin albergar patògens.
Consells de disseny per a la fabricabilitat (DFM).
Per reduir el vostre cost-per-peça, tingueu en compte aquestes estadístiques sobre el "plantatge" durant la vostra fase de disseny:
Gruix de paret
Apunteu-vos a un mínim d'1,5 mm a 2,0 mm per garantir un flux metàl·lic adequat en aliatges inoxidables.
Angles d'esborrany
Tot i que la fosa d'inversió requereix menys esborrany que la fosa de sorra, un angle de 0,5 graus pot millorar significativament l'eliminació del patró de cera.
Radis
Eviteu els angles interns afilats. L'addició d'un radi millora la integritat estructural del motlle ceràmic i de la peça final.
PMF
P: Es pot utilitzar l'acer inoxidable fos en entorns de ressonància magnètica?
R: Sí, però la selecció del grau és vital. 316L generalment no és-magnètic, mentre que 17-4PH és magnètic. Recomanem 316L per a peces utilitzades a prop d'equips d'imatge.
P: Com s'evita el "pitting" en càstings mèdics?
R: Mitjançant la química controlada i la passivació adequada. Ens assegurem que els nivells de crom i molibdè estiguin a l'extrem superior del rang permès per maximitzar la capa passiva.
força.
P: Quin és el temps de lliurament típic dels prototips mèdics?
R: Utilitzant patrons de cera impresos en 3D- (prototip ràpid), podem lliurar mostres de metall funcionals en 2-3 setmanes, evitant la necessitat d'eines d'alumini permanent durant la fase d'R+D.
P: Què requereix la norma ISO 13485 d'un proveïdor de fosa i per què importa?
R: La norma ISO 13485 requereix traçabilitat del material, registres d'inspecció de lots i un procés formal d'acció correctiva. Per a la contractació, la FDA i el MDR de la UE accepten la certificació com a prova d'un entorn controlat. Comproveu sempre l'abast del certificat del proveïdor - alguns el mantenen només per a línies de productes específiques.
P: Com passar d'un prototip ràpid a una producció validada sense requalificació?
R: Bloqueja la geometria final i l'aliatge abans de l'eina dura. Utilitzeu la mateixa especificació d'aliatge i post{1}}processament (passivació, NDT) que la producció. Això fa que les dades del prototip siguin comparables, escurçant el V&V de la FDA. Els proveïdors amb PPAP o AS9102 FAI poden proporcionar la documentació necessària directament.
P: Es pot utilitzar-acer inoxidable fos d'inversió en instruments quirúrgics d'un sol-ús?
R: Sí, però l'economia és diferent. Per a la reutilització, la durabilitat de l'autoclau de fosa justifica l'eina. Per a un sol-ús, només rendible-per sobre de ~20.000 unitats/any. La fosa guanya quan la geometria és massa complexa per a l'estampació i el MIM no pot satisfer el gruix de la paret - aquí la llibertat geomètrica supera el cost de l'eina.
Per als components mèdics que requereixen una química d'aliatge controlada, una geometria de forma propera -neta- complexa i una traçabilitat reglamentària completa, la fosa d'inversió d'acer inoxidable supera constantment els processos alternatius en el cost total de propietat -, especialment en el rang de volum d'entre 500 i 50.000 unitats, on els costos d'eines MIM són prohibibles i el mecanitzat CNC no es pot mantenir.
Mitjançant l'aprofitament de la producció de "forma prop-net-" i el mecanitzat CNC dirigit, els fabricants poden aconseguir un rendiment superior de les peces mantenint una estructura de costos competitiva.
Necessites una revisió tècnica del disseny del teu component mèdic? Poseu-vos en contacte amb el nostre equip d'enginyeria per discutir les especificacions dels materials i les optimitzacions de DFM.
