Els fabricants d'equips estan preocupats per l'alta precisió i els alts costos? Les fàbriques-d'usuaris finals estan preocupades per la gran inversió necessària per actualitzar els equips? Redefinim el cost-efectivitat amb les nostres capacitats de fabricació completes. Els nostres sistemes d'indexació de cames estàndard de ±30 arc-segons compleixen les necessitats bàsiques de les màquines d'envasat de tabac, mentre que les versions personalitzades de ±15 arc-segons s'ofereixen a aplicacions-de gamma alta. Els nostres accionaments planetaris de classe P2-equilibren precisió i cost, mentre que les nostres versions d'ultra precisió de classe P0-superen els límits de la tecnologia. En combinació amb les nostres peces de fosa de precisió ultragran de 3800 mm (± 1 mm de tolerància lliure/± 0,03 mm de tolerància especificada), reduïm el cost dels components grans. La nostra completa cadena de subministrament de peces FA minimitza el temps d'inactivitat i fa que la precisió sigui assequible.

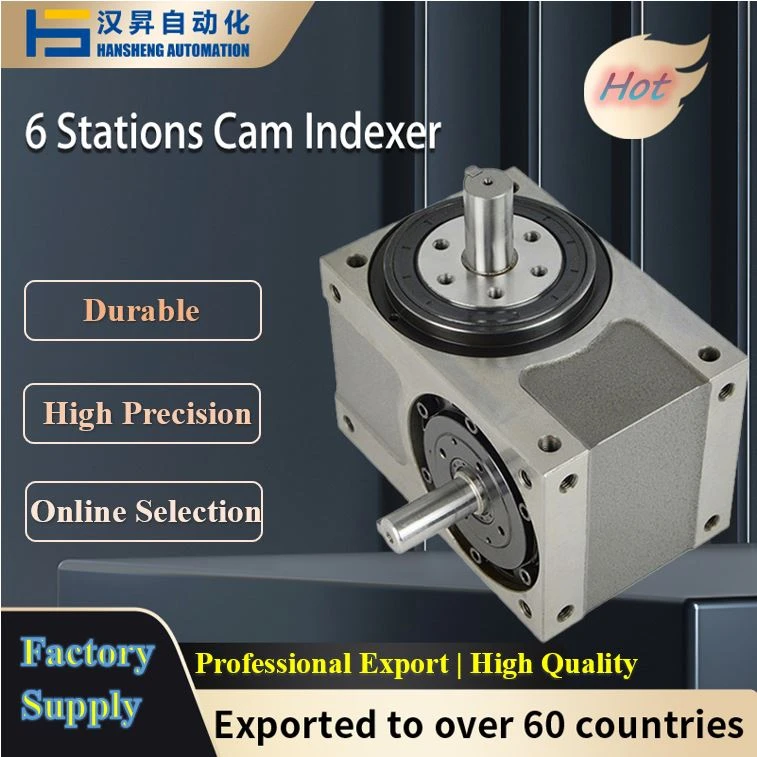

Hi ha sis estacions de treball igualment espaciades a l'indexador de càmeres de 6 estacions. Cada moviment de l'eix de sortida s'atura exactament sis vegades. Sis girs per l'eix d'entrada garanteixen la sincronització. Cada volta de l'eix de sortida es mou del punt A al punt B cobrint un angle de 60 graus per executar una estació de treball. Ampliament utilitzat en màquines de taules rotatives automatitzades, l'indexador de lleves de 6 estacions proporciona un rendiment fiable i una velocitat de funcionament efectiva.

Funciona amb una lleva conjugada a l'eix de sortida i d'entrada. De crucial importància és el disc d'indexació, que s'ha engranat verticalment sense espai lliure i una distribució homogènia dels coixinets de rodets d'agulles.

Mantenint immòbil la secció de la línia recta-, la superfície del perfil de la lleva de la taula d'indexació de les lleves de 6 estacions produeix un moviment de rotació mentre interactua amb els coixinets de rodets d'agulles del disc d'indexació. Aquest sistema garanteix la ubicació exacta i la capacitat d'auto{3}}bloqueig.

Alta precisió: Dissenyat per a línies de fabricació automatitzades que necessiten una precisió molt alta, l'indexador de lleves és capaç d'aconseguir una precisió d'indexació de ± 30 segons d'arc (0,0083 graus), garantint així el posicionament exacte de la peça a cada estació.

Normalment, arribant a les 600 rpm, la seva velocitat d'entrada és apta per a situacions de funcionament d'alta-velocitat. El disseny efectiu del moviment intermitent permet que l'indexador s'adapti a un canvi ràpid d'estació tot preservant la precisió.

Els indexadors de lleves ofereixen una àmplia gamma de parell de sortida, que sovint oscil·la entre 100 Nm i més de 5000 Nm, aptes per a diversos pesos i volums de requisits de manipulació de peces. Els engranatges i els coixinets estan ajustats per garantir un funcionament constant de la maquinària sota càrregues pesades.

L'excel·lent resistència al desgast i la resistència a l'impacte ajuden el material endurit i temperat d'alta-resistencia a crear les lleves i els discos d'indexació endurits a HRC58-62, garantint així la fiabilitat a llarg termini de l'equip.

Normalment més d'un 30% més petit que els productes comparables, el disseny compacte estalvia espai d'equip i facilita la integració senzilla en processos de fabricació automatitzats.

La ubicació del sistema d'automatització es pot maximitzar en funció del tipus d'indexador de lleves i de les seves característiques estructurals. El divisor de lleves DF s'aconsella per a aplicacions amb càrregues moderades i diàmetres de disc d'un metre o menys, ja que s'adapta a velocitats mitjanes i altes.

Moltes vegades s'utilitzen per satisfer determinats requisits de disseny i ús els divisors de sortida buits. Entre les varietats buides, la variació DFH té una estructura buida co-rotativa i una brida de sortida, que requereix accions de protecció addicionals durant el disseny.

Dues altres formes buides que s'utilitzen sovint són DA i DT. Mentre que la brida gran exterior i el parell de disc d'unitat per a la rotació, el tipus DA compta amb una sortida de brida petita fixa i sense -girar. El tipus DT es recomana per a situacions de càrrega pesada-; les aplicacions que necessiten capacitat de càrrega i precisió trien el tipus DA.

Tot i que s'intenta començar el disseny des d'una perspectiva d'estalvi-de costos, aquestes opcions suggerides donen prioritat a la usabilitat i la precisió del producte.

product-704-631

Particularment en situacions que requereixen un mecanitzat sincronitzat de múltiples -estacions, l'indexador de lleves de 6 estacions és un dispositiu de transmissió mecànica fiable i eficaç que s'aplica àmpliament en molts dominis d'automatització. En convertir el moviment d'entrada de rotació continu en un moviment de sortida intermitent, s'aconsegueix un moviment precís de la peça entre diverses estacions fixes. Els principals àmbits d'aplicació són els següents:

Els indexadors de 1. 6 estacions s'utilitzen en els sectors de l'electrònica, l'automoció i els electrodomèstics per col·locar amb precisió les peces entre diverses estacions de processament, garantint així una excel·lent eficiència i sincronització en el procés de muntatge.

2. Aplicable a aliments, medicaments, productes químics diaris, etc., l'indexador s'utilitza per realitzar transmissions multi-fiables en l'embotellat, envasat i encapsulat per millorar la precisió i la velocitat de l'envasament.

3. L'equip d'impressió multi-d'alta-precisió i estació utilitza l'indexador per garantir una impressió d'alineació exacta de diversos colors o capes. Els indexadors permeten col·locar amb precisió les peces a diverses estacions d'inspecció i maximitzar el procés d'inspecció en la inspecció de qualitat de peces mecàniques i productes elèctrics.

4. L'alta fiabilitat, el moviment exacte i el bon funcionament defineixen aquest gadget, que pot augmentar molt l'eficiència operativa i la qualitat del producte de les línies de fabricació automatitzades.

Normalment utilitzant tècniques de procés com el mecanitzat CNC, el tractament tèrmic i el muntatge de precisió, el procés de fabricació dels indexadors de lleves globoïdals de 6 estacions es concentra en una gran precisió i durabilitat. Les parts principals són lleves i discs d'indexació; per garantir la correcció de la seva corba, les lleves es modelen mitjançant tècniques exactes de tornejat i fresat CNC. El disseny i la fabricació de la lleva determina la precisió del moviment de l'indexador principalment, de manera que necessita un control de qualitat rigorós.

Pel que fa als materials, les lleves es trempen i es temperen per augmentar la seva duresa i resistència al desgast i allargar la seva vida útil a partir d'acers d'aliatge d'alta -resistencia, com ara 42CrMo o acer d'alt-carboni. Per garantir l'estabilitat i la precisió del dispositiu en el funcionament a llarg termini-, altres components importants, com el disc d'indexació, de vegades es compon de materials resistents al desgast-i la corrosió-, com ara acer de coixinets de primera qualitat o acer inoxidable.

La instal·lació ferma de l'indexador de lleves sobre una superfície plana garanteix que l'anivellació compleix els criteris per evitar vibracions i un desgast innecessari durant el funcionament. Per reduir les desviacions, garanteix l'alineació correcta amb els dispositius de sortida i les unitats.

Examineu periòdicament l'estat del greix o de la lubricació. Es recomana omplir amb un oli adequat i omplir-lo de vegades abans del primer ús. Normalment, el primer canvi d'oli es produeix després de 500 hores de funcionament i cada dues mil hores després.

Entorn de funcionament: Assegureu-vos que l'indexador funcioni en un entorn net, evitant així que la pols, les escombraries o els compostos corrosius entrin en contacte amb el dispositiu i així evitar danys a les peces internes o una reducció de la seva precisió. S'han d'evitar els ambients amb temperatures extremes; la temperatura s'ha de mantenir entre -10 i 80 graus.

Cada 1000 hores de funcionament, l'indexador de lleves s'ha d'examinar acuradament, incloent provar el desgast dels components de la transmissió, verificar l'estanquitat dels cargols de fixació, etc., garantint així un funcionament estable de l'equip.

La sobrecàrrega està absolutament prohibida per tal d'evitar danys als components interns que se'n derivin. Per garantir que la situació de càrrega es troba dins del rang previst de l'equip, comproveu-ho periòdicament durant el funcionament.

En funció de la freqüència d'ús, creeu un programa de manteniment just; especialment en un entorn de treball exigent, la freqüència de manteniment s'ha d'augmentar correctament.

Oferim una àmplia selecció d'especificacions d'indexador a mida, que inclouen dimensions externes, tècniques de muntatge i disseny de l'eix de sortida, d'acord amb la disposició particular de l'equip i les necessitats d'espai, per garantir una bona integració amb els equips d'automatització existents. El disseny de l'estructura a mida ajuda l'indexador a adaptar-se a diverses línies de producció i configuracions de procés.

Els números habituals d'estacions per als indexadors estàndard són 4, 6, 8, etc. Es pot desenvolupar un servei personalitzat per garantir que l'equip s'ajusti amb precisió al ritme de producció i les necessitats de pas del client mitjançant un nombre particular d'estacions, com ara 3 estacions, 10 estacions, etc., de manera que s'ajustin a les necessitats del procés de producció.

Oferim indexadors a mida amb diferents parells de sortida i capacitats de càrrega en funció de la mida i el pes de les peces de treball manipulades pel client, de manera que modifiquem les corbes de lleves internes, les forces del material i la selecció de coixinets per garantir que els indexadors puguin mantenir un funcionament precís fins i tot sota càrregues pesades.

Oferim dissenys ideals per a funcions com ara resistència a altes temperatures, resistència a la corrosió, impermeable i a prova de pols, etc., i utilitzem materials i sistemes de segellat específics per adaptar-se a condicions de treball exigents per a situacions d'aplicació específiques-del client. A més, es poden personalitzar segons la necessitat d'angles d'indexació particulars, corbes de moviment o tècniques d'accionament especials (per exemple, control de servomotor).

Les necessitats d'automatització del client indiquen que l'indexador de lleves es pot connectar fàcilment amb el sistema de control actual, proporcionant així interfícies de control personalitzades i senyals de retroalimentació per permetre el control i la supervisió exactes de l'automatització.

P: Quina és la precisió del posicionament de l'indexador de lleves de 6 estacions?

R: El dispositiu d'indexació té una gran precisió de posicionament, amb un error de repetibilitat inferior o igual a ± 30 segons d'arc. Això garanteix que les sis estacions de treball estiguin perfectament alineades. És molt útil per a situacions que necessiten molta precisió, com el muntatge automatitzat i l'embalatge precís.

P: Podem canviar més de sis estacions de treball?

A: Sí. La versió base inclou 6 estacions, però podeu canviar-la a 4, 8 o 12 estacions depenent del parell i la velocitat que necessiteu. Pots posar-te en contacte amb el nostre personal tècnic per obtenir una solució feta només per a tu.

P: Quins tipus d'empreses poden utilitzar aquest indexador de 6 posicions?

R: S'utilitza habitualment en moltes situacions diferents, com ara la fabricació de peces d'automòbil, l'embalatge d'aliments (etiquetatge i segellat) i el muntatge de plaques de PCB. És especialment útil per a treballs que s'han de fer amb una precisió rigorosa i una rotació ocasional entre estacions de treball.

P: Com ho cuides perquè duri més?

R: Col·loqueu greix lubricant d'alta -temperatura (grau NLGI 2) a la regió de contacte entre la lleva i el corró cada 500 hores.
Cada mes, netegeu els residus de la brida i de l'eix d'entrada per evitar que qualsevol cosa s'enganxi;
No supereu la càrrega de parell nominal (vegeu el full d'especificacions per a més detalls).

P: Quina diferència hi ha entre un indexador amb sis estacions i un amb vuit?

R: El disseny de 6-estació té un espai més ampli entre les estacions, que és millor per a peces de treball grans, i una velocitat d'indexació més alta. El disseny de 8 estacions és millor per a tasques petites i d'alta freqüència, com ara muntar peces petites.

P: Necessita un determinat tipus d'accionament del motor?

R: Funciona amb servomotors normals (500-1500 W) i motors pas a pas. La millor velocitat d'entrada és entre 100 i 300 RPM. Oferim adaptadors de muntatge del motor per facilitar la integració.

P: Quant de temps hauria de durar amb l'ús habitual?

R: Amb un manteniment regular, pot funcionar durant més de 10.000 hores seguides, que és el mateix que entre 3 i 5 anys de treball normal en dos torns-.
